PLCリプレースキット選びで失敗しないための６つのポイント
PLCリプレースに関するお悩みはありませんか？
|
|
||||
|
1
|
|
|
|||
|
2
|
|
|
|||
|
3
|
|
|
|||
|
4
|
|
|
|||
|
5
|
|
|
|||
|
6
|
|
|
|||
PLCリプレースキットとは何か？

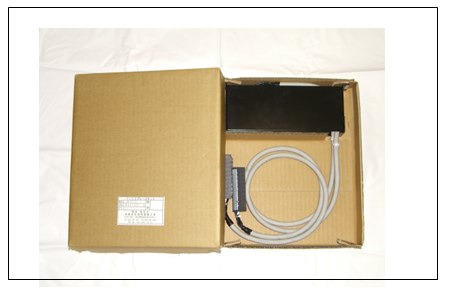

PLCリプレースキットとは？
|
|
PLCリプレースキットを使うメリット
|
取り付け準備作業時間を大幅に削減！
|
短時間で安全にPLCリプレースが完了！
|
|
PLC（シーケンサ）リプレースの取り付け準備作業となる同等品との機能比較、新旧比較配線図の作成が不要となります。
行う作業はPLC（シーケンサ）リプレースキットの取り付けのみで、配線引き直しなどの複雑な作業は一切必要ありません。
|
配線の組み直し、穴あけ加工、PLCの配線チェックなどの作業が不要であるため、安全に作業を進めることができます。PLC（シーケンサ）リプレースキットを使用した場合、使用しない場合の約1/10まで交換・更新・置換え作業時間を減らすことが可能です。
|
|
|
PLCリプレースキットの特徴 （稲城電機工業製）
ここでは、私たちが自信を持ってオススメする、当社のPLC（シーケンサ）リプレースキットをご紹介します。
性能・品質・価格は折り紙付きです！！
MELSEC-A/QnA （大型）シリーズ用リプレースキット
概 要
MELSEC-A/QnA（大型）シリーズ用リプレースキットは、ご使用中のMELSEC-A/QnA（大型）シリーズをＱシリーズへ交換・更新・置換えるためのキットで、既設入出力ユニットの配線端子台を装着するインターフェースユニットと、Ｑシリーズシーケンサ取付用部材及び接続ケーブルで構成されています。
特 徴
- 既設配線を変更する事無く、既設端子台ごとPLC（シーケンサ）リプレースキットのユニットへ接続する事で、作業時間と設備停止時間の大幅な短縮を可能とします。交換・更新・置換え作業時間は、最大で約１／１０となります。
-
幅広いユニットに対応しています。
①ＡＣ１００／２００Ｖ用入出力ユニット
②アナログ信号ユニット、高速カウンタユニット
③大容量トランジスタ出力ユニット、トライアック出力ユニット - 高い電流容量設計による、安定した信号伝送。
- 既設ユニット取付穴・ベース取付穴を利用して取り付けが可能。
- 16点入出力ユニットを2台（8点入出力ユニットでは4台）必要とするユニットでも、Ｑシリーズ32点または16点入出力ユニットに置換え可能。
- Ｑシリーズシーケンサを別置き（図1）、既設シーケンサ部正面部設置（図2）、既設シーケンサ部上部設置（図3）、既設シーケンサの電源・ＣＰＵ部設置（図4）等、様々な取付方法に対応。
Allen Bradley製 1771 － I/O モジュール用 リプレースキット
概 要
1771 - I/Oモジュール用リプレースキットは、ご使用中のAllen Bradley製1771シリーズのシステムを簡便に新システムへ置換えるためのキットで、
既設入出力ユニットの配線端子台を装着するインターフェースユニットと新システムへの接続ケーブルで構成されています。
特 徴
- 既設配線を変更する事無くインターフェースユニットに接続する事により作業時間と設備停止時間の大幅な短縮を可能とし、最大で作業工数を約１／１０にします。
- ＡＣ１００／２００Ｖ用入出力ユニットに対応。
- 既設ユニット用システムベースを利用して取付けることが出来ます。
- 変換回路内蔵ＡＣ１２０Ｖ／ＤＣ２４Ｖ変換入力リプレースキットにて独立入力回路も１コモン回路に置換え可能。
OMRON製 SYSMAC C500 － I/O ユニット用 リプレースキット
概 要
C500-I/Oユニット用リプレースキットは、ご使用中のOMRON製C500シリーズのシステムを簡便に新システムへ置換えるためのキットで、既設入出力ユニットの配線端子台を装着するインターフェースユニットと新システムへの接続ケーブルで構成されています。
特 徴
- 既設配線を変更する事無くインターフェースユニットに接続する事により作業時間と設備停止時間の大幅な短縮を可能とし、最大で作業工数を約１／１０にします。
- 簡単シンプルな製品で新システム移行後の故障要因と成り難い構造です。
- コモンライン用には定格電流８Ａ、その他の信号ラインに定格電流２Ａと高い耐電流を実現しています。
- 既設ユニット用システムベースを利用して取付けることが出来ます。
稲城電機工業製 PLCリプレースキットのメリット
事前準備作業の時間も 大幅に削減！ |
現場での作業性が良い！ （設置が一人で可能） |
大手メーカーの製品には 存在しない仕様！ |
多種多様な仕様でも お求めやすい価格！！ |
PLC（シーケンサ）リプレースキットがパーツでバラバラに届いた場合は、組み立てだけで半日近い時間がかかってしまいます。しかし当社の製品は、組立済みの状態で届くので、事前準備の時間がかかりません。（※）
|
他社のPLC（シーケンサ）リプレースキットでは状況により、一人での取り付け交換・更新・置換え作業が困難であったり、穴あけなどの追加加工を行うケースがあります。しかし当社のPLC（シーケンサ）リプレースキットは、一人での取り付け交換・更新・置換え作業を可能にし、穴あけ加工も不要で作業性が良いです。
|
PLC（シーケンサ）リプレースキットの大きさ・形状・仕様が使用箇所に適さないなど、現場では常に細かい問題の発生がつきものです。
しかし当社のPLC（シーケンサ）リプレースキットは、設置取り付け方法が多様で、製品ラインナップが豊富であるため、安心してご使用頂けます。
|
大手メーカーのPLC（シーケンサ）リプレースキットとは異なり、少数精鋭で商品の企画開発を行っているため、高性能ながらリーズナブルな価格での製品提供が可能です。
|
※脚注：オプションとなります。
MELSEC-Kシリーズ用、安川製MEMOCON-SC2000シリーズ用、オムロン製SYSMAC-C500シリーズ用等も特注実績がございます。従来方法で対応出来無い場合も特注対応致しますので、ご相談ください。
＜特注品にも対応します！＞
当社PLCリプレースキットの出発点は客先よりの要望でした、現在でも特定用途に対応したリプレースキットを随時、受付・開発を進めております。MELSEC-Kシリーズ用、安川製MEMOCON-SC2000シリーズ用、オムロン製SYSMAC-C500シリーズ用等も特注実績がございます。従来方法で対応出来無い場合も特注対応致しますので、ご相談ください。
PLCリプレースキットのメーカー別性能比較
PLC（シーケンサ）リプレースキットは多くのメーカーが取り扱っていますが、似たようなPLC（シーケンサ）リプレースキットだけに選定が難しいものです。そこで、お客様が最適なPLCリプレースキットを見つけるために、各社製品の性能比較表を一挙
公開いたします。是非ともご参考ください。
＜評点方法＞
以下の６項目に関して５点満点で評点しています。
以下の６項目に関して５点満点で評点しています。
- 対応性・製品幅
細かなニーズに対応できるよう品揃えが充実しているか
- 前作業
PLC（シーケンサ）リプレース作業の前準備がどれだけ効率化するか
- 耐久性
取り付けたPLC（シーケンサ）リプレースキットの耐久性はどうか
- 現場作業時間
現場交換・更新・置換え作業にかかる手間がどれだけ軽減されるか
- 設置・取り付け
リプレースキットの設置・取り付けが効率良く行える仕様か
- 納期
発注後の納品までの時間はどうか
|
|
||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||
業界の主要メーカーである稲城電機工業、Y社、MED、MEEの４社を比較した場合、PLC（シーケンサ）リプレースキットの製品ラインナップは入力・出力面ともに、稲城電機工業製が最も幅広いです。PLC（シーケンサ）リプレースキットの選定に迷った場合は、製品ラインナップの幅広い稲城電機工業のPLC（シーケンサ）リプレースキットをおすすめします。
稲城電機工業のPLC（シーケンサ）リプレースキットは、作業性と価格面では他社よりも優れているのが特徴です。他社では対応できない「アナログ信号」、「高速カウンタ用」、「大容量トランジスタ」を備えている点も大きな魅力です。
稲城電機工業では、機器の単品販売から、セット組み込み販売、システム及びプログラム変換作業も受け賜っております。
PLCリプレースの現場作業性を向上させるための4つのポイント
ここでは、知っているだけでPLC（シーケンサ）リプレース・交換・更新・置換えの現場作業性を大幅に向上できる、絶対に押さえるべき４つのポイントを公開いたします。
①PLCリプレースキットを使う
通常では一日近くかかるPLCの交換・更新・置換え作業が、PLC（シーケンサ）リプレースキットを使うことで、10分程度で終わります。
|
②PLCリプレースキットの取り付けが容易
PLCの交換・更新・置換え作業のスムーズな進行や効率を意識して、作業者が一人で容易に取り付けできる製品を選定することが重要です。
|
③PLCリプレースキットの選定が容易
選定が複雑な製品は誤使用を招きやすく、作業に遅れを発生させる要因となるため、選定が容易な製品の使用が重要です。
|
④顧客の要望に適した取り組みを行う
工事を一括して外部に依頼するだけではなく、PLC（シーケンサ）リプレースキットの単品購入も視野に入れてください。常に最も効率的で、パフォーマンスの良い選択をすることが重要です。
|
PLCリプレースキット導入成功事例
依頼内容：工場廃水用制御盤のPLC（シーケンサ）リプレースを行いたい。
実施内容
当社のPLC（シーケンサ）リプレースキットを用いて、三菱製PLC（シーケンサ）のリプレース・交換・更新・置換えを行った（AシリーズからQシリーズへ交換・更新・置換え）。
PLC（シーケンサ）リプレースキットがなければ、2～3日（作業と試運転含む）程度の工数が必要でしたが、半日で交換・更新・置換え作業を完了することができました。
全体の作業工数が少なくなるため、
作業ミスの発生率も減ります。
トータルコストも、当社のPLC（シーケンサ）リプレースキットを
使用しない場合と比較して、2割程度の削減ができました。
このケースは、点検停電日にリプレース・交換・更新・置換えを行ったが、
午前中作業着手し、午前中に交換・更新・置換え作業を終了し、
工場の操業に全く影響を及ぼさない形で作業を
完了することができました。
依頼内容：保守が受けられなくなった旧式装置のPLCリプレースを行いたい。
実施内容
オムロン製C40PのPLC（シーケンサ）を、オムロンフィールドエンジニアリング製のキットを用いてリプレース・交換・更新・置換えを行った。
通常であれば、配線の組み直し工程も必要となるため、2～3日の期間が必要だが、半日程度で完了させることができました。
